浏览数量： 0 作者： 本站编辑 发布时间： 2025-05-23 来源： 本站
在各类合成路径中，静态培养法因其对BC结构完整性和均一性控制优势，成为目前研究和高端应用中首选的实验制备方式。
静态培养法基于BC菌株在空气-液体界面形成有氧代谢反应微环境，促使其合成纤维素微纤丝（直径20–100 nm）并自组装为连续薄膜。
参数 | 典型范围 | 技术要点说明 |
培养温度 | 28–30°C | 接近最优酶活区，促进胞外葡聚糖合酶复合物高效催化 |
初始pH值 | 5.0–6.0 | 避免碳源代谢副产酸积累导致产率下降 |
碳源浓度 | 20–50 g/L | 葡萄糖、甘油或废糖蜜为常用选择，直接影响合成速率 |
氧气供应 | 静态气-液界面扩散 | 氧是关键限速因素，培养容器设计需避免液面压膜过厚 |
培养周期 | 7–14天（膜厚0.5~3mm） | 可调控膜厚与结晶度，适配不同用途 |

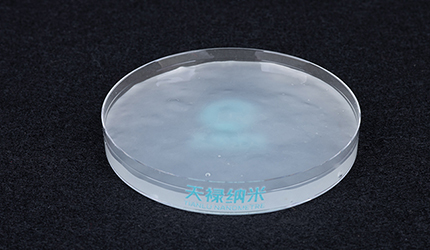

采用静态培养法制备的BC膜在形貌和结构上表现出高均一性和良好可控性：
性能指标 | 静态BC膜数据 | 应用相关性 |
纳米纤维直径 | 20–60 nm | 影响力学增强性与细胞贴附能力 |
比表面积 | 80–120 m²/g | 决定吸附性、复合性能 |
结晶度 | ≥ 80%（XRD分析） | 决定机械强度与热稳定性 |
分解温度 | 280–320°C（TGA分析） | 可用于高温涂层或电子封装 |
含水率 | ≥ 90%（原位湿态） | 适用于水凝胶、生物支架等场景 |
维度 | 静态培养优势描述 |
结构可控 | 薄膜形貌规整、厚度均匀，易于膜级产品标准化 |
杂质最小 | 不含木质素、半纤维素，后处理只需NaOH煮沸+水洗 |
成本低适中 | 初级生产设备简易，无需大型搅拌发酵系统 |
高适配性 | 可通过形貌调控适应不同场景，如组织工程膜、电池隔膜、涂层基材 |
产率受限：静态系统单位体积产出低，易受氧转移效率限制；
碳源成本较高：工业化仍依赖高纯度糖源，需探索农业副产物替代；
培养周期长：相比搅拌发酵法，生产周期约延长2~3倍；
技术路径 | 描述 |
合成生物学菌株工程 | 利用基因调控路径提高葡聚糖合酶表达，增强产率 |
多层模块化静态系统开发 | 构建自动控温、分层采膜的规模化培养平台 |
功能化BC膜开发 | 接枝羧基、氨基、导电材料，实现智能响应与高导电性 |
静态培养法在细菌纤维素的基础研究、膜级产品开发和功能材料探索方面具有不可替代的科学与工程价值。未来，通过微生物工程与材料科学的融合，静态法制备的BC将逐步实现从“实验室材料”向“工业平台材料”的跨越，服务于更广泛的绿色制造与高端应用。
