纳米纤维素TEMPO氧化法制备工艺详解

浏览数量： 0 作者：本站编辑发布时间： 2025-04-01 来源：本站

["whatsapp","pinterest","linkedin","facebook","line","kakao"]

一、概述

TEMPO氧化法是一种高效且具有高度选择性的纳米纤维素制备技术，广泛应用于制备羧基化纳米纤维素（TEMPO-oxidized Nanocellulose, TOCN）。通过对天然纤维素分子中C6位伯羟基的选择性氧化，引入羧基官能团，使纤维素具备更好的分散性、反应活性和应用功能。

二、原料与前处理

适用原料： 木浆、棉浆、竹浆、农业废弃物等天然纤维素

预处理步骤：

漂白除去木质素，提高纯度和反应效率

干燥后称重，准备反应

三、氧化反应工艺参数（以1克干纤维素为例）

组分	用量	作用
TEMPO	0.016 g（0.1 mmol）	催化剂，启动自由基反应
NaBr	0.1 g（1 mmol）	协同催化，提高反应效率
NaClO	5–10 mmol	氧化剂，提供活性氯进行羟基氧化
NaOH	滴定调节	维持pH 10–10.5
去离子水	100 mL	溶剂介质

反应条件：

温度：20–25°C

时间：2–4小时

搅拌速度：400–600 rpm

pH控制：滴加NaOH维持碱性环境

四、终止反应与洗涤处理

1.加入乙醇或亚硫酸钠终止反应

2.用去离子水多次离心洗涤（3–5次）

3.使用透析袋（分子量截留10,000 Da）透析48小时以上，去除残留小分子

五、纤维解离与分散

氧化后的纤维素因表面带负电荷（羧基）而易于解离为单根纳米纤维：

搅拌分散：30分钟

超声波处理：20 kHz，10–15分钟

高压均质（可选）：600–1000 bar

六、产物性能参数

性能指标	数值范围
纤维直径	3–20 nm
长度	数百纳米至几微米
羧基含量	0.5–1.5 mmol/g
Zeta电位（pH7）	–30 ~ –50 mV

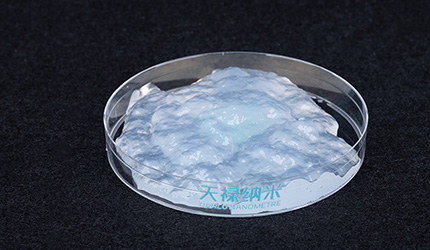

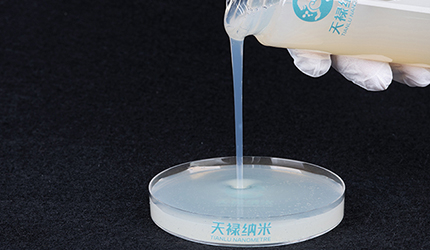

形态	凝胶状，透明或乳白色
分散性	水中稳定悬浮，几个月不沉降

七、结构表征方法

FTIR光谱：1730 cm⁻¹处羧基C=O伸缩峰，确认氧化发生

NMR（13C CP/MAS）：C6碳信号左移至175 ppm，表明羧基化

XRD：维持纤维素Ⅰ型晶体结构

TEM/AFM：观测纤维直径和长度

Zeta电位仪：评估分散稳定性

八、参数优化与工艺控制

参数	增强效果	风险
NaClO用量	提高羧基化程度	过氧化导致链断裂
反应时间	羧基密度增加	影响结晶区稳定性
温度升高	加速反应	易产生副产物
NaBr浓度下降	降低反应效率	羧基化不完全

九、产业化挑战与解决方案

催化剂成本高：建议采用TEMPO再利用技术或低成本替代催化剂

水处理负担重：引入膜分离技术（超滤/纳滤）减少废液排放

干燥易团聚：建议产品以浆料或冷冻干粉形式包装

十、应用前景与行业方向

应用领域	特性优势
医用水凝胶、敷料	生物相容性好，可控释放
食品与包装材料	可降解、高阻隔性、安全性高
柔性电子与3D打印	流变性好、适合复合打印材料
环境净化	羧基基团可吸附重金属、染料等
新能源	可用于锂电池隔膜与导电复合材料

TEMPO氧化纳米纤维素作为一种功能性绿色材料，凭借其优异的分散性与表面反应活性，在多个高附加值产业中展现出广阔的发展潜力。随着低成本催化剂、绿色反应体系及连续化生产技术的不断成熟，该技术有望在未来实现更大规模的商业化应用。
